4-72(79)離心風機

機號:：2.8#-6# 風量:565-15455m3/h 風壓:176-3334pa
特點：采用A式直聯傳動,后傾式離心葉輪,通風換氣、可制作成防爆及防腐型,有鋼制和玻璃鋼制作
應用：各類大中型工廠和高級民用建筑.大型場館

4-72(79)離心風機

機號：6#-12# 風量:4420-48800m3/h 風壓:317-2118pa
特點：采用E式皮帶傳動,后傾式離心葉輪,通風換氣、可制作成防爆及防腐型,有鋼制和玻璃鋼制作
應用：各類大中型工廠和高級民用建筑.大型場館

風機型式及傳動型式(亦適用于9-19、C6-48及其它離心風機)

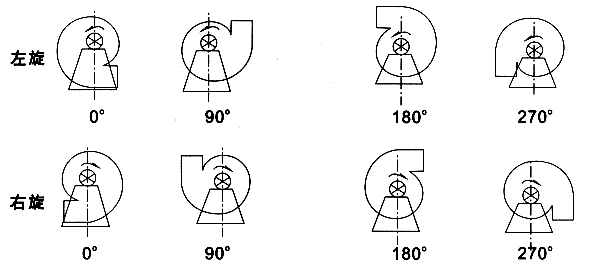

風機分左旋和右旋兩種型式，從電機(皮帶輪)側正視，葉輪按順時針方向旋轉為右旋，逆時針旋轉為左旋。A式為電機直聯傳動,B、C、E式為皮帶傳動，D、F式為聯軸器傳動。

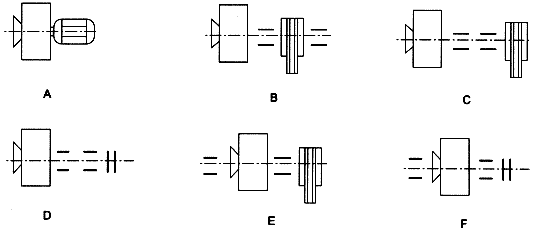

4-72、4-79型離心風機六種傳動方式置示意圖

4-72、4-79系列風機外形尺寸

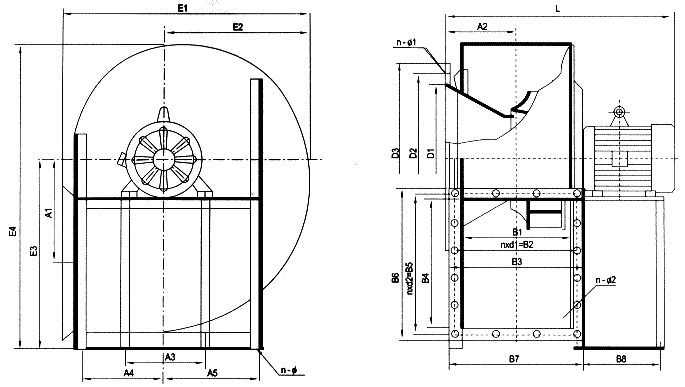

(一)、4-72、4-79系列2.8A-6A離心風機外形圖

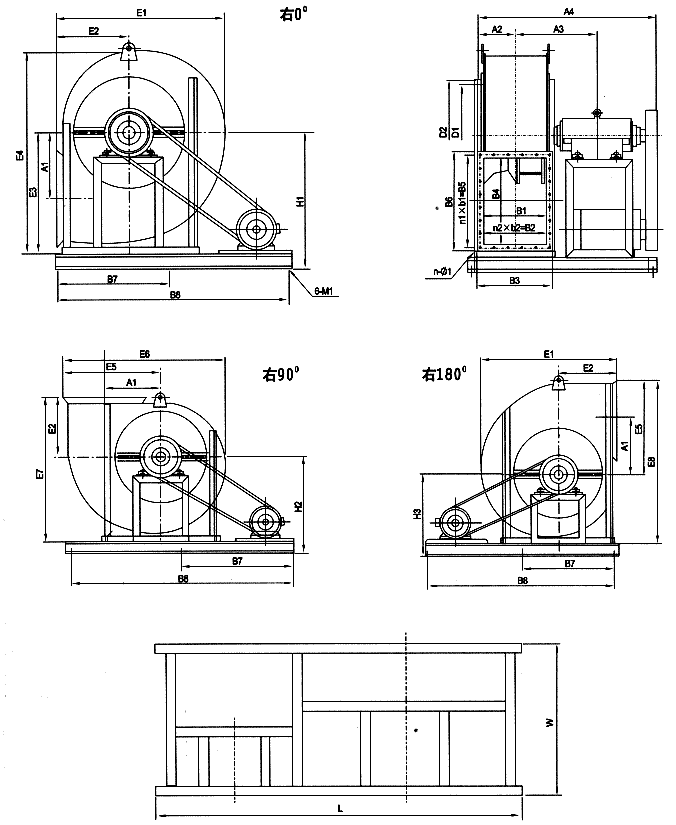

(二)、4-72、4-79系列6C-12A離心風機外形圖

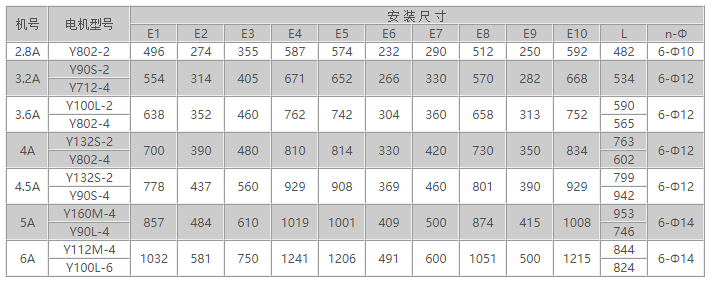

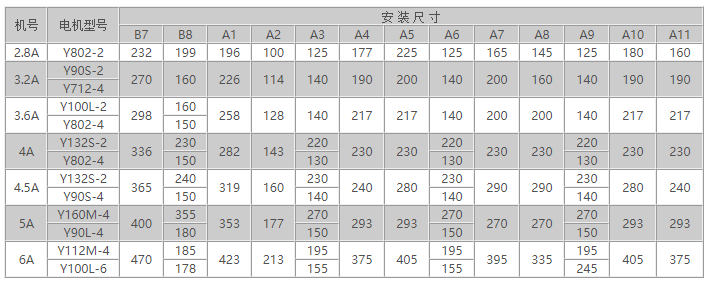

(三)、4-72系列2.8A-6A離心風機外形尺寸表

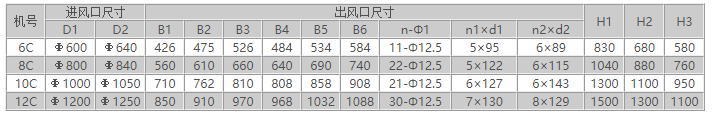

(四)、4-72系列6C-12C離心風機外形尺寸表

(五)、4-79系列3A-6A離心風機外形尺寸表

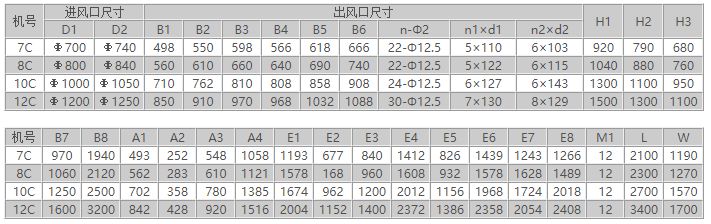

(六)、4-79系列7C-12C離心風機外形尺寸表
